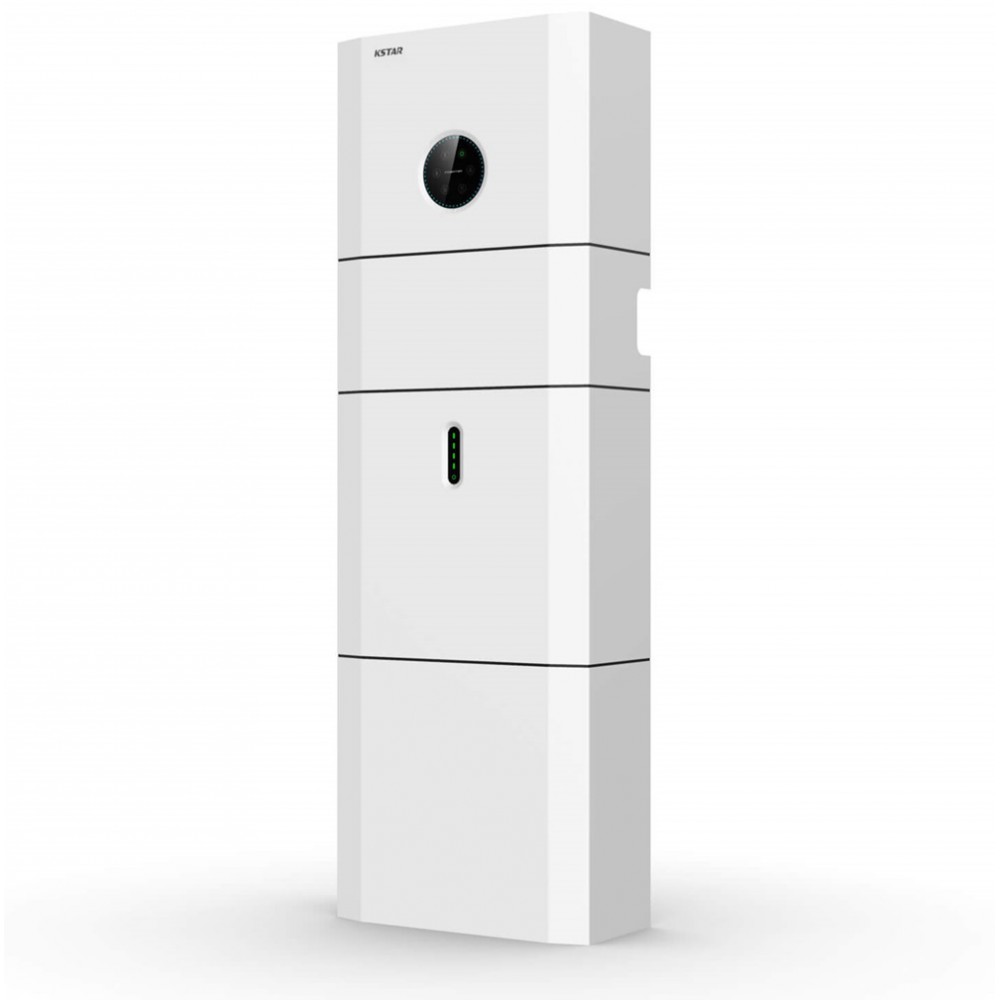

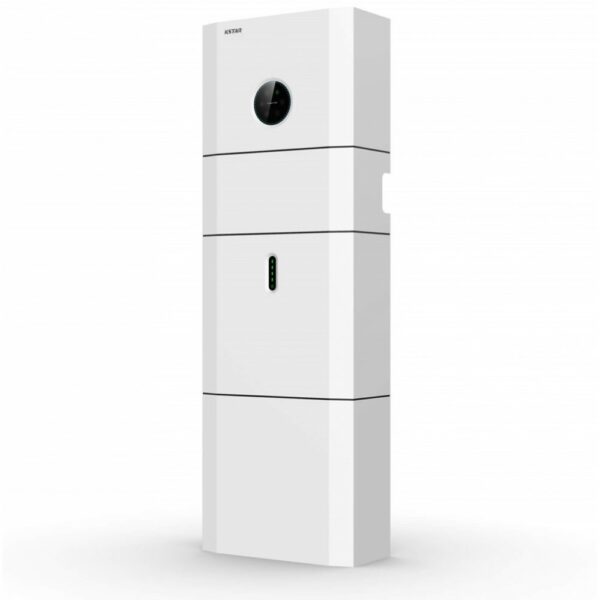

KSTAR BluE-Pack 5.1 + E10KT – tai “viskas viename” hibridinės sistemos komplektas, kuris skirtas
Bendrosios savybės
Didelio našumo baterija CATL LFP (gamtinojas CATL yra pasaulinis lyderis baterijų gamybos pramonėje)
PV įėjimas – maks 20 kW. 10 kW įkrovimas ir 10 kW kintamosios srovės išėjimas
Modulinė konstrukcija – energijos kaupimo sistema gali būti plečiama iki 40,8 kWh
10 kW 3 fazių rezervinis išėjimas, tinklo įjungimo/išjungimo laikas trumpesnis nei 20ms
EMS įtraukta. Tinka įvairiems pritaikymams

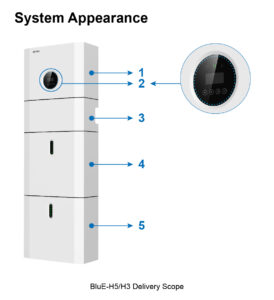

Įranginio sudėtis
VIDEO
Specifikacija Hybridinis inverteris:
Modelis: KSTAR E10KT
PV grandinės įėjimas
Maksimali nuolatinė PV įvesties galia: 20kW
Maksimali DC įtampa: 1100V
Nominali įtampa: 720V
MPPT įtampos diapazonas: 140V-1000V
MPPT įtampos diapazonas (pilna apkrova): 420V-850V
Paleidimo įtampa*: 200V
MPPT kiekis: 2
Grandinių kiekis vienam: MPPT1
Maksimali vieno MPPT įėjimo srovė: 15A
Maksimali vieno MPPT trumpo jungimo srovė: 20A
AC išėjimas (tinklas)
Nominali AC išėjimo galia: 10kW
Maksimali AC aktyvioji galia: 11kVA
Maksimali AC išėjimo galia: 400Vac
Nominali AC įtampa: 50 / 60Hz±5Hz
AC tinklo dažnio diapazonas: 14.5A
Maksimali išėjimo srovė: 16A
Galios koef. (cosΦ): 0.8atsiliekantis-0.8pirmaujantis*
THDi: 3%
Baterijos įėjimas
Nominali baterijos įtampa: 51.2V
Krovimo įtampos diapazonas: 44-58V
Maksimali įkrovimo srovė: 160A
Maksimali iškrovimo srovė: 200A
AC išėjimas (Backup)
Nominali AC išėjimo galia: 9.2kW
Maksimali AC išėjimo galia: 10kVA
Nominali išėjimo srovė: 13.3A
Maksimali išėjimo srovė: 14.5A
Nominali išėjimo įtampa: 400V
Nominalus išėjimo dažnis: 50/60Hz
Išėjimo THDv (@Linear Load): <2% Linear Load
Efektyvumas
Maksimalus PV efektyvumas: 97.60%
Euro. PV efektyvumas: 97.00%
Apsaugos
Apsauga nuo salos režimo(Anti-islanding): Yes
Viršsrovio apsauga išėjime: Yes
DC atvirkštinio poliariškumo apsauga: Yes
Grandinės (String) stebėjimo opcija: Yes
AC/DC viršįtampio apsauga: DC Type II;AC Type III
Įžemėjimos aptikimas: Yes
AC trumpo jungimo apsauga: Yes
Bendrosios specifikacijos
Matmenys (P x A x G): 540*980*240mm
Svoris: 49kg
Darbinės aplinkos temperatūros diapazonas: -25 ~+60
Aušinimo tipas: Natūrali konvekcija
Maksimali darbinė altitudė: 2000m
Santykinis drėgnumas: 0~95% (nesant kondensato)
IP apsaugos klasė: IP65
Topologija: Baterijos izoliacija
Komunikacija: RS485/CAN2.0/WIFI/4G
Ekranas: LCD/APP* Minimali įtampa inverteriui, kad pradėtų tiekti energiją išėjime.
Baterija
Modelis: BluE-PACK5.1
Fizinis
Baterijos tipas: LFP (LiFePO4)
Svoris: 54KG
Matmenys (P x A x G): 540*490*240mm
IP apsaugos klasė: IP65
Garantija: 5 metai produkto garantija, 10 metų našumo garantija
Elektrinis
Energijos talpa: 5.12kwh
Naudojama talpa: 4.6kwh
Iškrovimo gylis (DoD): 90%
Nominali įtampa: 51.2V
DC automatinis jungiklis: 125A
Darbinis įtampos diapazonas: 44.8-56.5V
Vidinė varža: <20mΩ
Gyvavimo ciklas: 10000 ciklų
Operation
Maksimali įkrovimo/iškrovimo srovė: 50A/80A
Nominali DC galia: 4096W
Maksimali įkrovimo/iškrovimo galia: 2825W/4096W
Darbinės temperatūros diapazonas: 0 to 50 įkrovimas, -10 to 50 iškrovimas
Drėgmė: 0~95% (nesant kondensato)
BMS
Modulių pajungimas: Maksimum 8
Talpa: 200/400/600/800Ah
Energijos sąnaudos: <2W
Komunikacija: CAN & RS485
Stebimi parametrai: Sistemos įtampa, srovė, celės įtampa, celės temperatūra, PCBA temperatūra
Sertifikatai
Saugumo (celių):
Paketo: IEC/EN 62619;UN38.3
Celės: IEC/EN 62619;UN38.3;UL1973
